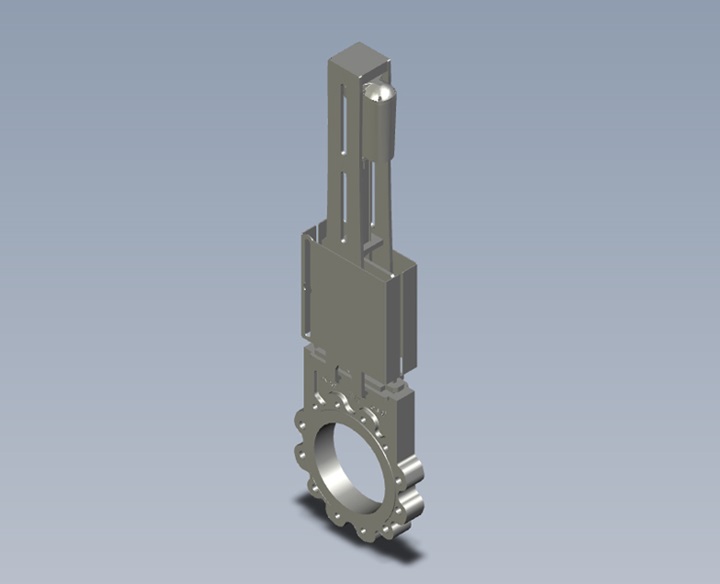

Skjutspjällsventil med linjärt elektriskt manöverdon från LINAK

Utbytbar toppackning. Tätning i NBR-gummi för avloppsvatten upp till 80°C. Monteringsdetaljer och spjällskiva i rostfritt. Tät i båda riktningar. Semilug. DN 50-300.

702/73-103

CYL:s skjutspjällsventil är dubbelsidigt tätande och har fullt genomlopp. De skyddande packningarna och material av hög kvalitet ger bra prestanda och lång livslängd. Våra skjutspjällsventiler finns med spak, icke-stigande spindel och ratt, stigande spindel och ratt, pneumatiska ställdon, ISO-fläns för ställdon eller komplett med linjärt, elektriskt LINAK-don. Standardutförande med semiluggad anslutning men kan beställas helt anpassade som wafer, lug samt med closed bonnet.

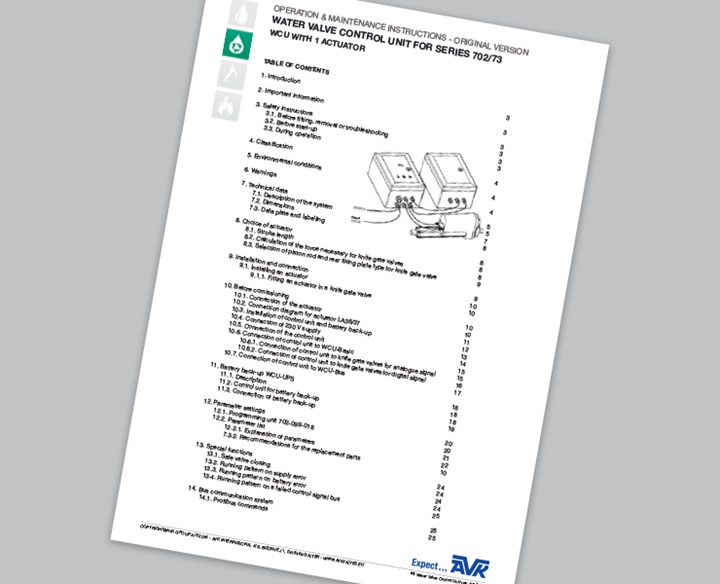

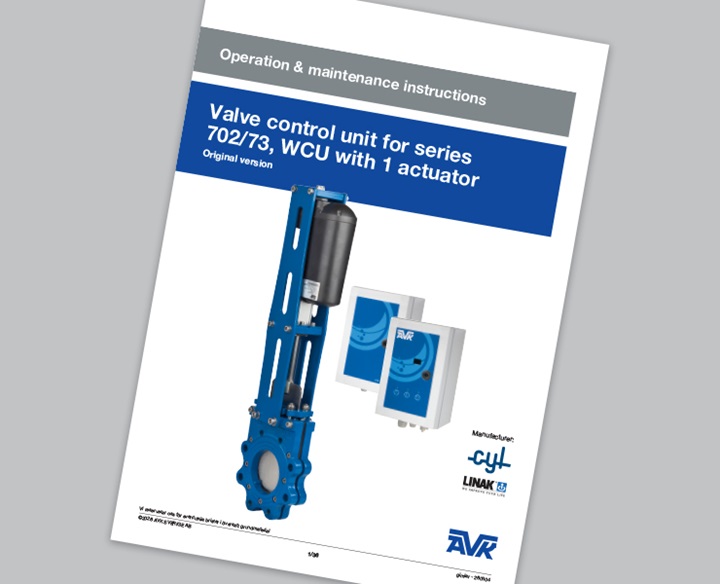

Skjutspjällsventil med linjärt manöverdon måste kompletteras med styrbox som säljs separat liksom batteri backup och programmerbart interface. Se tillbehör för mer information.

Funktioner och egenskaper:

Utbytbar glanderpackning möjliggör byte av packning utan att demontera ventilen.
Ventilen är självrengörande då partiklar förs bort från kniven då ventilen öppnas.
Som tillval kan man även komplettera med en avskrapare för ytterligare skydd mot föroreningar.
Dubbelriktat flöde, kan installeras oberoende av flödesriktningen.
Fullt genomlopp innebär ingen reducering av flödet.
Plan botten förhindrar sedimentering.
Inga hålighet i godset och därmed ingen risk för igensättning.
U-formad NBR packning i ett stycke mellan delarna håller toleranser i beläggning och gjutning.
Packningen är förstärkt med stålinlägg som förhindrar skador under drift.
Inkapslad kniv för ökad säkerhet och förberedd för montage av induktiva givare M12 & M18 och mikrobrytare.
Anslutning mellan spjäll och axel är säkrad med självlåsande muttrar.
Integrerade stöd i huset hindrar kniven från att deformeras vid trycksättning.
Hus av segjärn med 100-150 μm UV-resistent polyesterbeläggning, RAL 5017.
Kan fås i syrafast rostfritt stål eller duplex.
Stag i kolstål belagt med 100-150μm i plascoat PPA 571 Aqua.
Spjäll, axel, bultar och muttrar av syrafast rostfritt stål.
Brickor under skruvarna skyddar beläggningen.
Slimmad design och låg vikt.
Godkänd enligt europeiska tryckutrustningsdirektivet 97/23/EG.
Godkänd enligt 94/9/94EG, ATEX direktivet.
Tillgänglig i större dimensioner. Kan fås i andra PN-klasser.
Tillgänglig även som wafer, lug samt med closed bonnet.
Kontrollbox, batteribackup och interface som tillval (kontrollbox krävs)
