Skjutspjällsventil med stigande spindel och ISO-fläns för montage av manöverdon
Utbytbar toppackning. Tätning i NBR-gummi för avloppsvatten upp till 80°C. Monteringsdetaljer och spjällskiva i rostfritt. Tät i båda riktningar. Semilug. DN 50-600.
702/50-103
CYL:s skjutspjällsventil är dubbelsidigt tätande och har fullt genomlopp. De skyddande packningarna och material av hög kvalitet ger bra prestanda och lång livslängd. Våra skjutspjällsventiler finns med spak, icke-stigande spindel och ratt, stigande spindel och ratt, pneumatiska ställdon, ISO-fläns för ställdon eller komplett med linjärt, elektriskt LINAK-don. Standardutförande med semiluggad anslutning men kan beställas helt anpassade som wafer, lug samt med closed bonnet.
Funktioner och egenskaper:
- Utbytbar glanderpackning möjliggör byte av packning utan att demontera ventilen.
- Ventilen är självrengörande då partiklar förs bort från kniven då ventilen öppnas.
- Som tillval kan man även komplettera med en avskrapare för ytterligare skydd mot föroreningar.
- Dubbelriktat flöde, kan installeras oberoende av flödesriktningen.
- Fullt genomlopp innebär ingen reducering av flödet.
- Plan botten förhindrar sedimentering.
- Inga hålighet i godset och därmed ingen risk för igensättning.
- U-formad NBR packning i ett stycke mellan delarna håller toleranser i beläggning och gjutning.
- Packningen är förstärkt med stålinlägg som förhindrar skador under drift.
- Inkapslad kniv för ökad säkerhet och förberedd för montage av induktiva givare M12 & M18 och mikrobrytare.
- Anslutning mellan spjäll och axel är säkrad med självlåsande muttrar.
- Integrerade stöd i huset hindrar kniven från att deformeras vid trycksättning.
- Hus av segjärn med 100-150 μm UV-resistent polyesterbeläggning, RAL 5017.
- Kan fås i syrafast rostfritt stål eller duplex.
- Stag i kolstål belagt med 100-150μm i plascoat PPA 571 Aqua.
- Spjäll, axel, bultar och muttrar av syrafast rostfritt stål.
- Brickor under skruvarna skyddar beläggningen.
- Slimmad design och låg vikt.

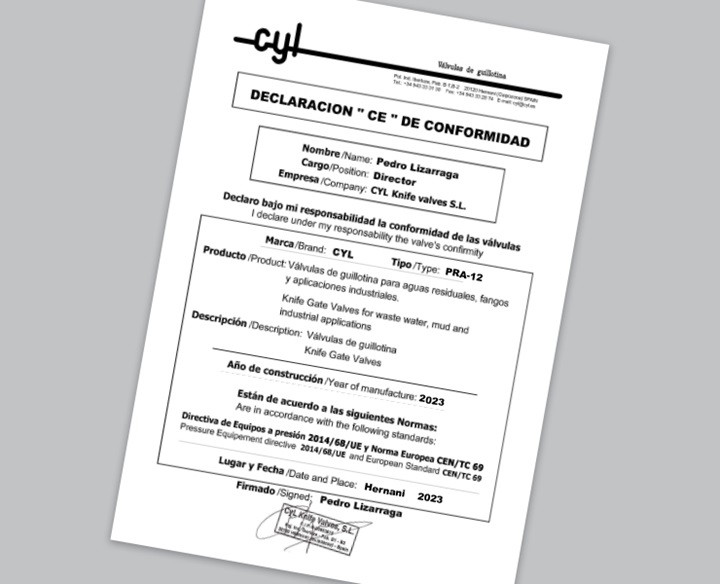

- Godkänd enligt europeiska tryckutrustningsdirektivet 97/23/EG.
- Godkänd enligt 94/9/94EG, ATEX direktivet.
- Tillgänglig i större dimensioner. Kan fås i andra PN-klasser.
- Tillgänglig även som wafer, lug samt med closed bonnet.
