AUMA SQ on/off, elektriskt kvartsvarvsdon

Funktioner och egenskaper:

• För ON/OFF drift av kvartvarvsventiler som centriska vridspjäll, kalottventiler och kulventiler.
• Vridmomentsområde på 50-2500 Nm.
• 4-100 sek ställtid för 90°
• 75-105° vridvinkel.
• Handratt för manuell manövrering.
• Mekanisk lägesindikering.
• Brett temperaturområde och hög kapslingsklass.
• Högkvalitativt korrosionsskydd.
• Brett utbud när det gäller val av motorstryrning.
• Finns i ATEX-klassad version för explosiva miljöer.

Motorstyrningar och tillval:

AC-modul

Om applikationen kräver självanpassande reglerfunktioner, registrering av driftdata, konfigurerbara gränssnitt, eller om ventilen och ställdonet ska integreras i ett Plant Asset Management-system för avancerad diagnos, då är motorstyrningen AC rätt val.

AC har ett eller flera fritt konfigurerbara parallella gränssnitt som passar till de vanligaste fältbussystemen inom processautomation. Diagnosfunktionerna omfattar tidstämplade händelseprotokoll, registrering av vridmomentskurvor, kontinuerlig mätning av temperatur och vibrationer i ställdonet samt räknare för antalet starter och motordrifttimmar. Förutom grundfunktionerna erbjuder AC en rad olika sätt att uppfylla särskilda krav. T.ex. kan funktionen momentbypass användas för att lossa ventiler från sitt fasta läge och med funktionerna för gångtidsförlängning kan man förhindra tryckstötar i ledningarna.

Fokus vid utvecklingen av AC 01.2 var användarvänligheten samt en enkel integration av ställdonet i ett styrsystem. Motorstyrningen anpassas enkelt till kundens krav via menyer på den stora grafiska displayen eller med programmet AUMA CDT via en trådlös Bluetooth-anslutning. Om det finns en fältbussanslutning kan parametrarna även ställas in från kontrollrummet. Mikroprocessorbaserad styrning med omfattande funktioner

AM-modul

Om parallell signalöverföring används och antalet indikeringar/lägesåterföringar till signalsystemet är hanterbart, då är AM med sin enkla konstruktion det rätta valet av motorstyrning. De få parametrarna som behöver ställas in vid idrifttagningen, t.ex. brytfunktionen i ändlägena, ställs enkelt in med skjutreglage. Manövreringen görs med kommandona ÖPPNA, STOPP, STÄNG. Signalerna som skickas tillbaka till styrsystemet består av lägesåterföringar vid uppnått ändläge samt indikeringar av summalarm. Dessa signaler indikeras även med indikeringslamporna på den lokala manöverplatsen. Alternativt kan ventilläget överföras till styrsystemet med en 0/4 - 20 mA-signal. Enkel motorstyrning med grundfunktioner

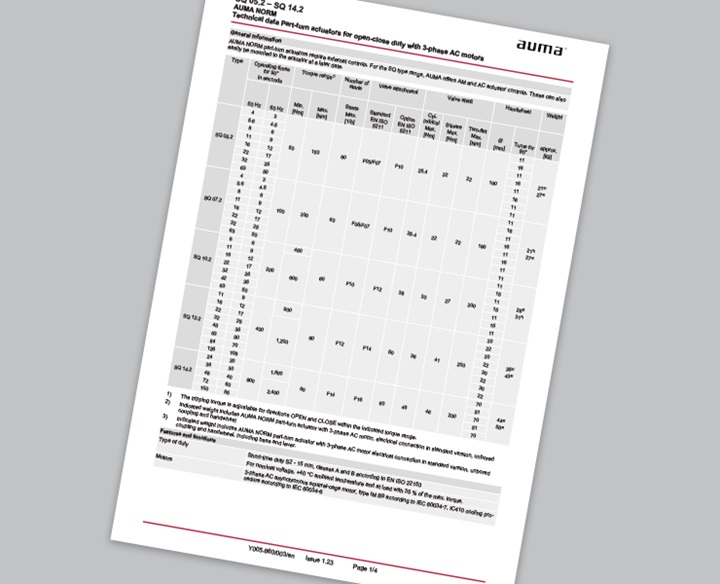

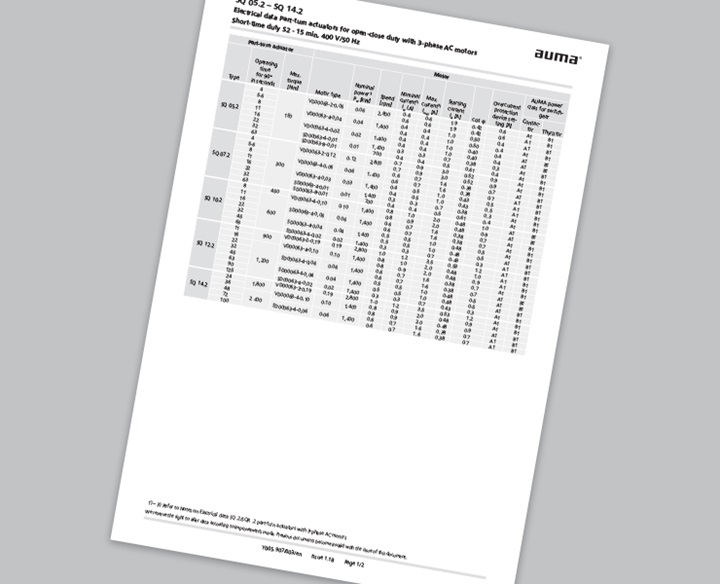

Ladda ner dokumentation:

Specifika certifikat samt 3D-ritningar beställs i samband med order
