AUMA GS snäckväxel
För montering på kvartsvarvsventiler tillsammans med manöverdon från AUMA. Vridvinkel upp till 190° med eller utan mellanväxel.
970/4005-AU007
360° snäckväxel. Ändanslag med stoppmutterprincip enligt AWWC504. Kopplingar enligt EN ISO5211. Alla kraftöverförande delar är härdade genom värmebehandling. Brett temperaturområde (-60°C - +120°C), hög kapslingsklass och ett högkvalitativt korrosionsskydd. 250 -675000 Nm vridmomentsområde. IP68 samt ATEX-klassat.
Alternativa utförande/tillval:
- Vridvinkel >100° eller ändlös (utan ändanslag)
- Snäckväxel av brons för regleranvändningar
- Versioner som stänger höger- och vänsterroterande
- Fot och hävarm, kedjedrivning
- Hölje av segjärn
- Utförande för applikationer i dricksvatten
- Utförande nukleärt
- Brandsäker K-MASS®-ytbeläggning
- Förlängningsfläns
- Utförande IM1 till IM3 enligt ISO 12944-2
- Hölje av segjärn
- Funktionssäkerhet: Användning t.o.m. SIL 2 i vissa konfigurationer
För alternativ dokumentation kontakta får säljavdelning
Ladda ner dokumentation:

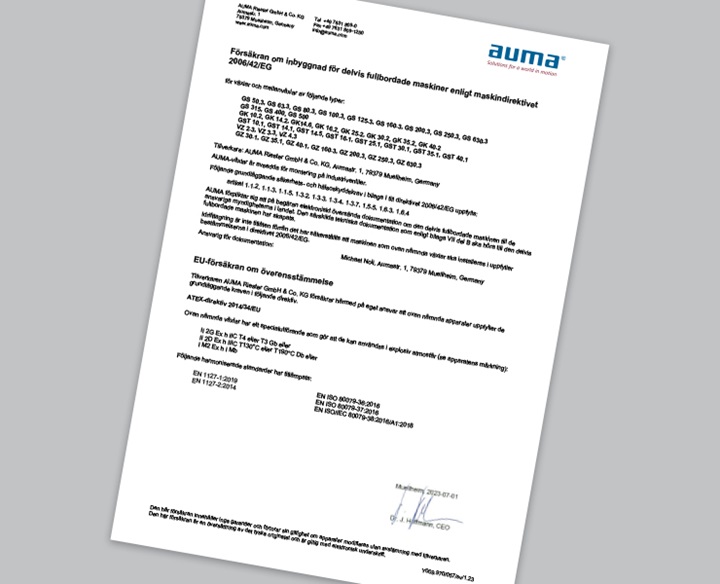

Certifikat
Enligt maskindirekt 2006/42/EG samt ATEX-direktivet 2014/34/EG

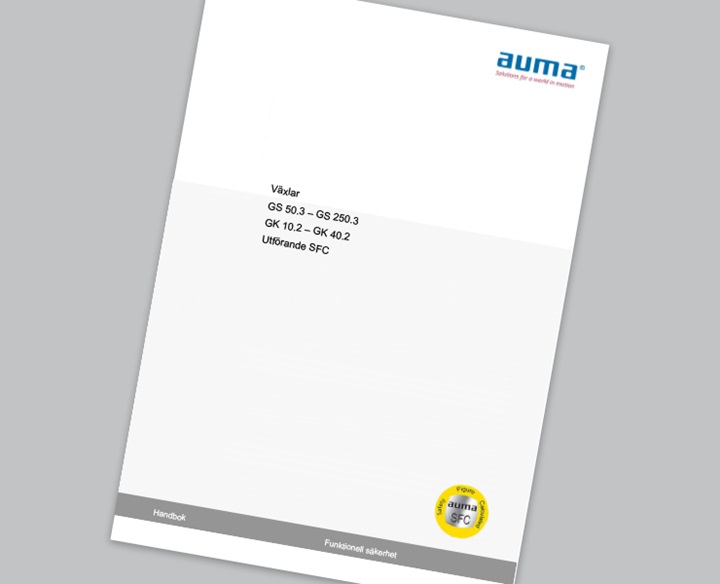

Handbok växlar
Svensk översättning

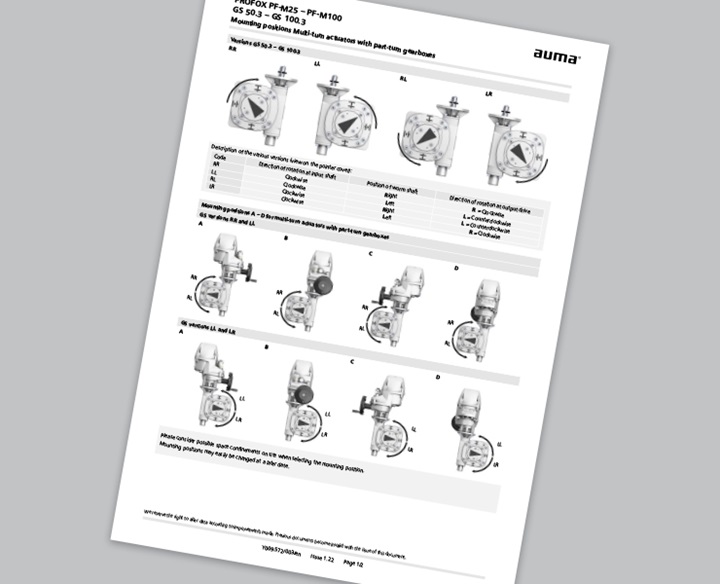

Monteringsposition
PROFOX PF-M25-PF-M100, GS 50.3-GS 100.3

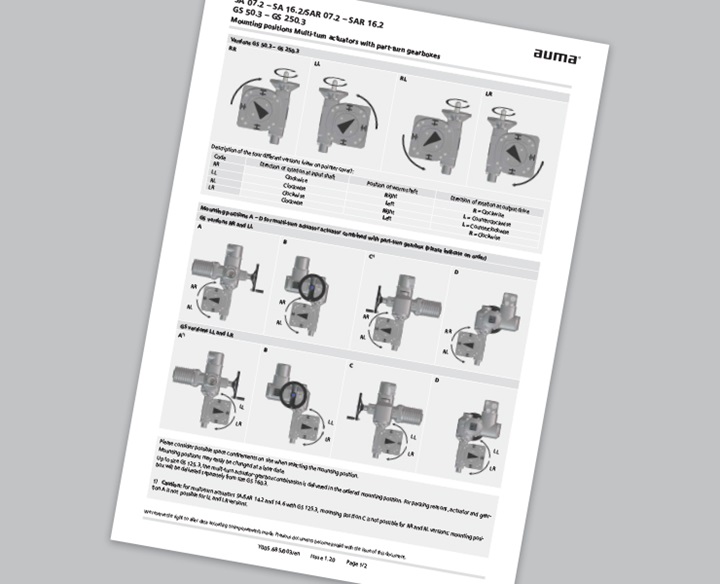

Monteringsposition
SA 07.2-SA 16.2/SAR 07.2-SAR 16.2, GS 50.3-GS 250.3

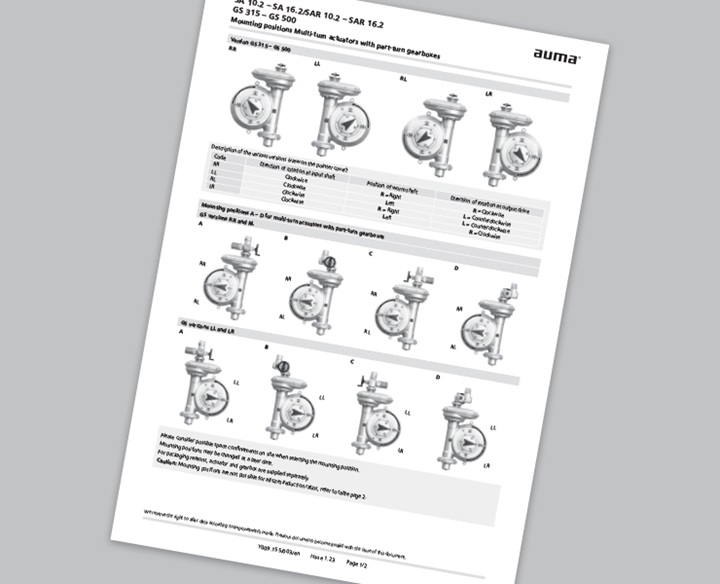

Monteringsposition
SA 10.2-SA 16.2/SAR 10.2-SAR 16.2, GS 315-GS 500

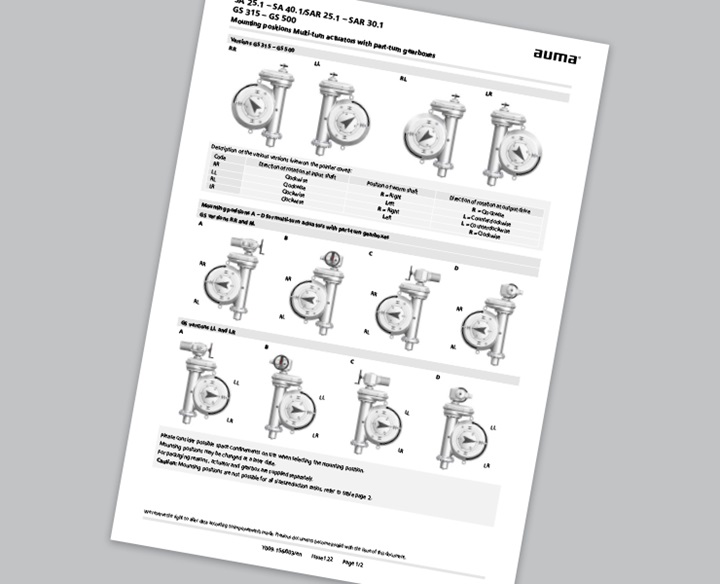

Monteringsposition
SA 25.1-SA 40.1/SAR 25.1-SAR 30.1, GS 315-GS 500

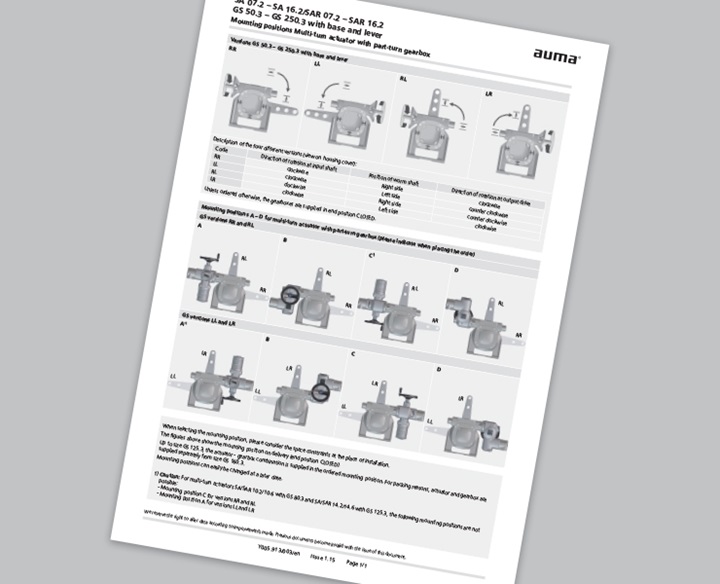

Monteringsposition
Växel med fot & hävarm. SA 07.2-SA 16.2/SAR 07.2-SAR 16.2, GS 50.3-GS 250.3

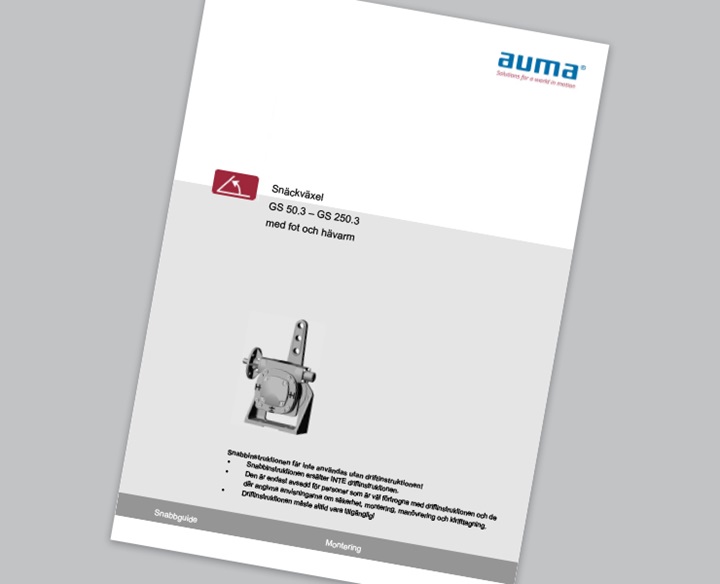

Snabbguide
Växel med fot och hävarm. Svensk översättning

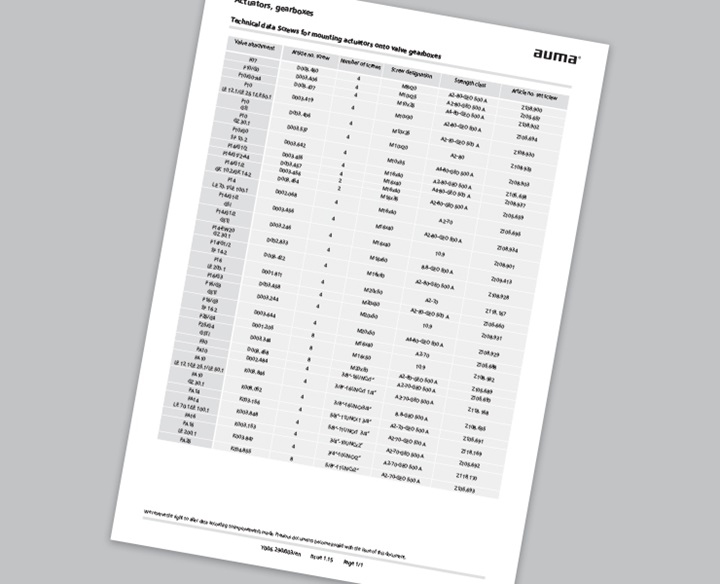

Teknisk data
Bult och skruvförband för montering

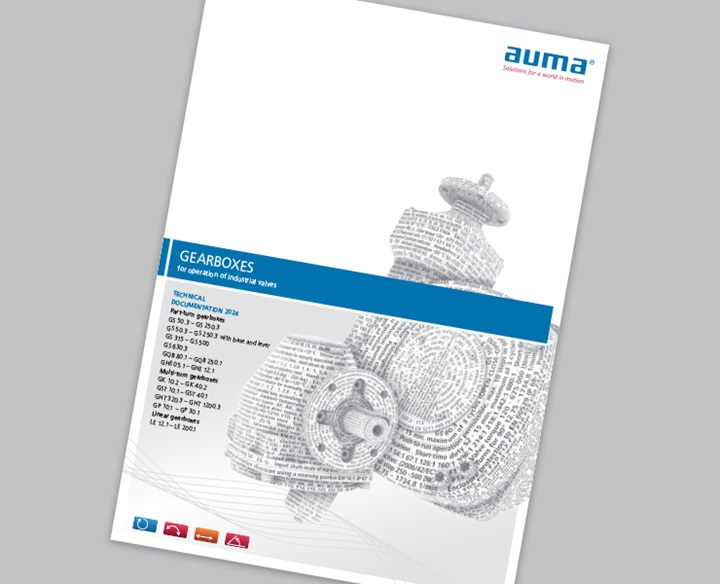

Teknisk dokumentation
Innfattar växlar i serierna GS, GQB, GHE, GK, GST, GHT, GP samt LE
