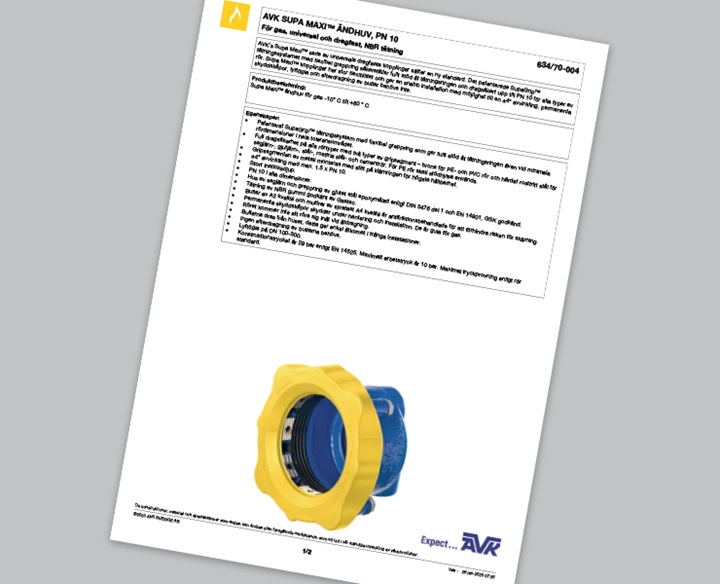

Supa Maxi™ ändhuv
Universell, dragfast ändhuv med NBR-tätning för gas -10° till +60°C. DN 50-300. PN10
634/70-004
Supa Maxi™ är en serie av universella, dragfasta kopplingar sätter en ny standard. Det patenterade SupaGrip™ tätningssystemet med flexibel greppring säkerställer fullt stöd åt tätningsringen och en dragsäker anslutning. Supa Maxi™ kopplingar har stor flexibilitet och ger en snabb installation med möjlighet till en ±4° avvinkling, permanenta skyddskåpor, lyftögla och efterdragning av bultar behövs inte.
Funktioner och egenskaper:
- Patenterat SupaGrip™ tätningssystem med flexibel greppring som ger fullt stöd åt tätningsringen även vid minimala rördimensioner i hela toleransområdet.
- Full dragsäkerhet på alla rörtyper med två typer av gripsegment – brons för PE- och PVC rör och härdat rostfritt stål för segjärn-, gjutjärn-, stål-, rostfria stål- och cementrör.
- För PE rör skall stödhylsa används.
- Gripsegmenten av metall monteras med stift på klämringen för högsta hållbarhet.
- ±4° avvinkling med max. 1.5 x PN 10.Stort insticksdjup.PN 10 i alla dimensioner.
- Hus av segjärn och greppring av gjutet stål epoxymålad enligt DIN 3476 del 1 och EN 14901, GSK godkänd.
- Tätning av NBR gummi godkänt av Gastec.
- Bultar av A2 kvalité och muttrar av syrafast A4 kvalité är antifriktionsbehandlade för att förhindra risken för skärning.
- Permanenta skyddskåpor skyddar under hantering och installation. Gula för gas.
- Röret kommer inte att röra sig inåt vid åtdragning.
- Bultarna dras från huset, detta ger enkel åtkomst i trånga installationer.
- Ingen efterdragning av bultarna behövs.
- Lyftögla på DN 100-300.
- Konstruktionstrycket är 29 bar enligt EN 14525. Maximalt arbetstryck är 10 bar. Maximal tryckprovning enligt rör standard.
