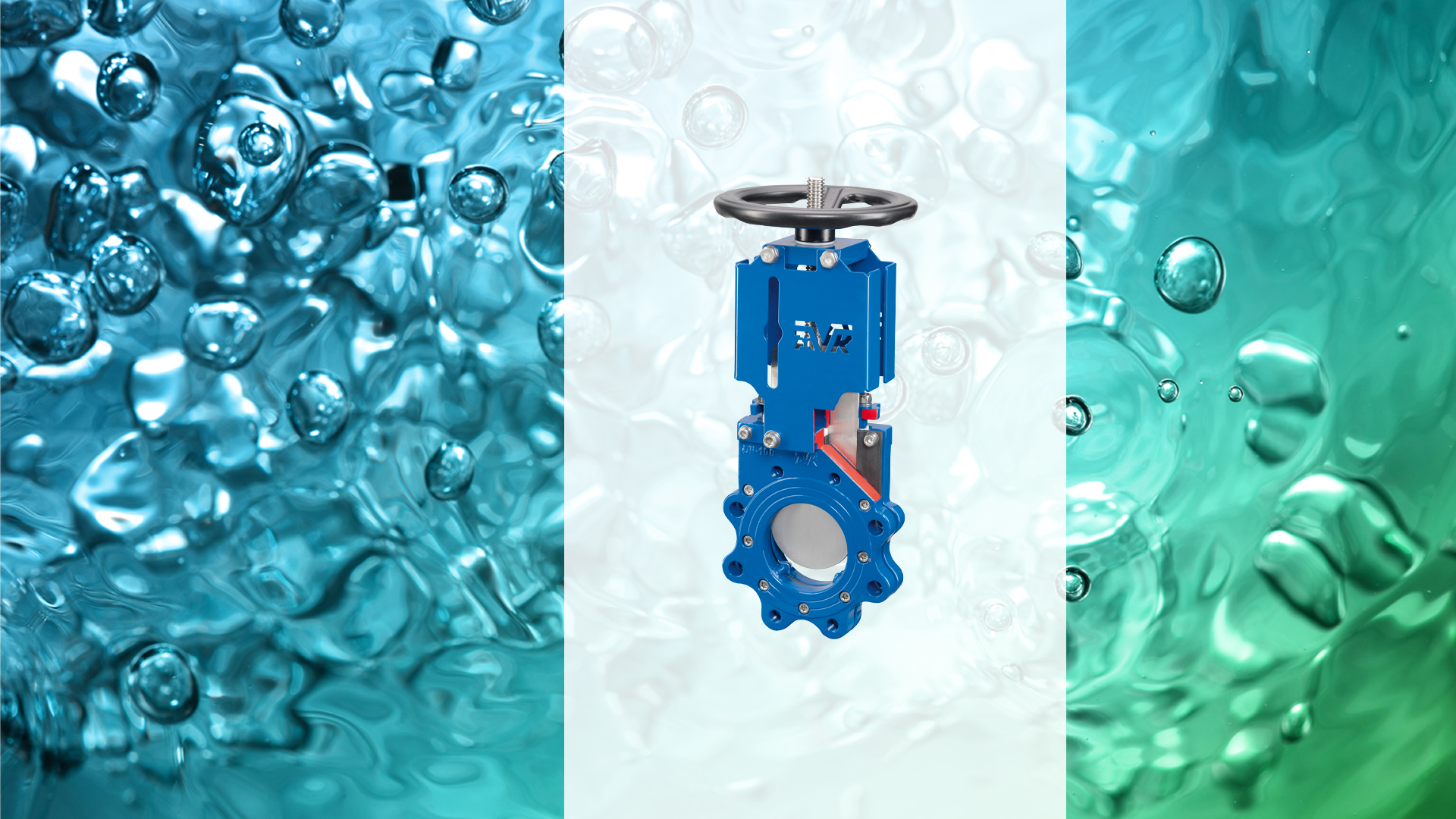

Skjutspjällsventil designad för hårda krav
AVK:s skjutspjällventil DN 50-600 tillverkas av CYL i Spanien som ingår i AVK Group. Uppfyller kundens krav om en driftsäker funktion och är tät i båda riktningar. Tätning och övrigt material av hög kvalité säkrar en lång driftsäkerhet och tät konstruktion. Målad med 150 µm. Alla monteringsdetaljer är av rostfritt stål.
Optimerad funktionssäkerhet
Skjutspjället har full öppning och har ett rakt genomlopp som förhindrar sedimentering. Helt droppsäker konstruktion. Som standard fås axel, skiva och bultar i syrafast stål.
Genomtänkta detaljer
Spindeln och kniven är inkapslade av säkerhetsmässiga orsaker. Ventilen är förberedd för montage av induktiva givare M12 och M18 eller montage av mikrobrytare

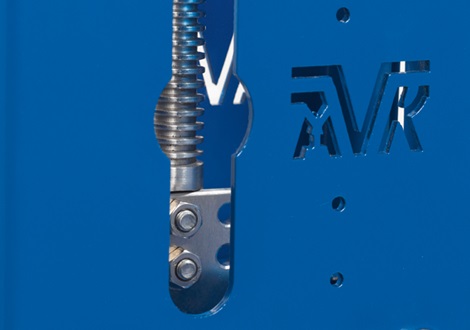

Lång livslängd
Övergången mellan axel och kniv är en stabil konstruktion.Kompressionspackningen fördelar belastningen jämt när den efterspänns.Ventilerna är ytbehandlade med 150 μm tjocklek och samtliga komponenter är tillverkade av rostfritt/syrafast stål.
Olika konfigurationer
Våra skjutspjällsventiler finns med både stigande samt icke stigande spindel med olika konfigurationer för stängning/öppning samt förberedda för diverse tillbehör för att enkelt kunna anpassas för unika behov t.ex. med gränslägesbrytare och induktiva givare.

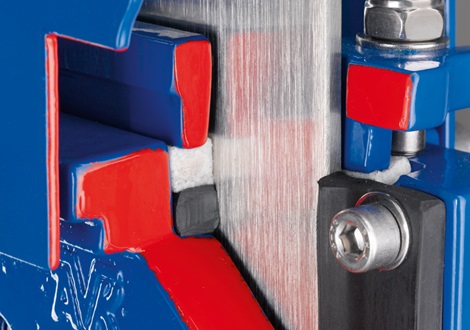

Skyddad packning
Den V-formade sidopackningen mellan de två husdelarna förhindrar glapp mellan hus och spjällskiva. Packningen är förstärkt med stålinlägg som förhindrar skador under drift. Glanderpackningen som ansätts uppifrån är lätt att ansätta under drift.
Funktioner och egenskaper
- Dubbelriktat flöde med fullt genomlopp
- U-formad förstärkt NBR-packning
- Förberedd för olika givare
- Kniv, axel, bultar och muttrar av syrafast stål
- Hus målat med 150 µm tjocklek.
- Ansättningsbar packbox
- Finns som wafer, semilug, lug samt med closed bonnet
- Finns både med stigande och icke stigande spidel
- Finns med ISO-fläns, förberedd för manöverdon
- Varianter med enkel- och dubbelverkande, pneumatiska manöverdon

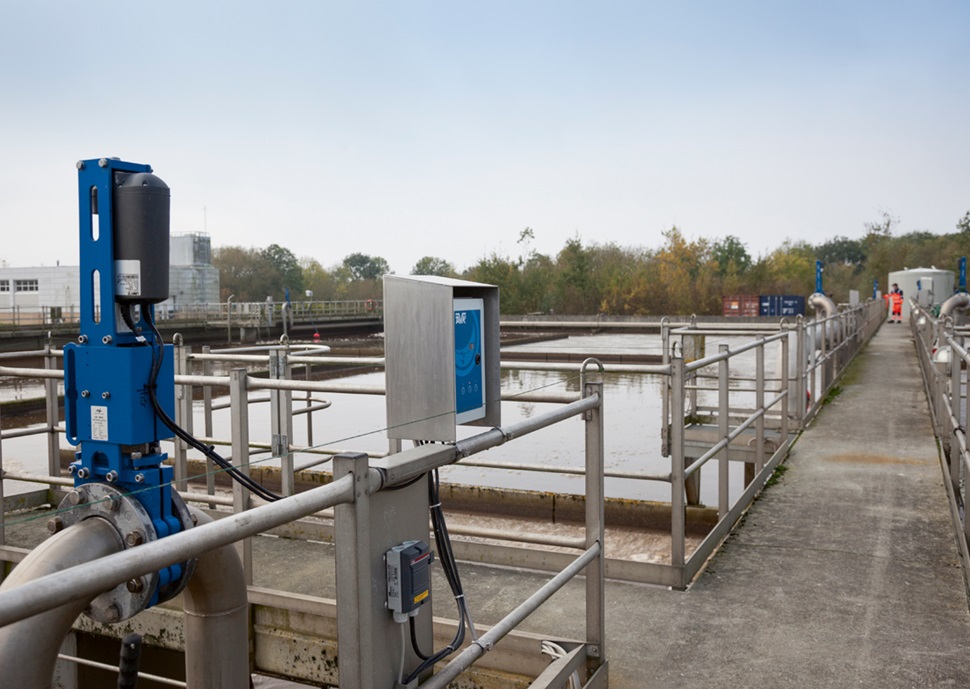

- Variant med fabriksmonterat LINAK-don (Linjärt, elektriskt manöverdon integrerat i konstruktionen
- ATEX-godkända för montering i explosiva miljöer
Se vårt sortiment av skjutspjällsventiler. Vårt produktsortiment visar ett urval och ventilerna kan beställas helt kundanpassade.
